路面銑刨機
1.應用與分類
路面銑刨機是瀝青路面養護施工機械的主要機種之一，瀝青混凝土路面養護施工的主要設備之－，主要用于公路、城鎮道路、機場、貨場等瀝青混凝土面層的開挖翻新,也可以用于清除路面擁包、油浪、網紋、車轍等缺陷，還可用來開挖路面坑槽及溝槽，以及水泥路面的拉毛及面層錯臺的銑平。
用路面銑刨機銑削損壞的舊鋪層，再鋪設新面層是一種最經濟的現代化養護方法，由于它工作效率高、施工工藝簡單、銑削深度易于控制、操作方便靈活、機動性能好、銑削的舊料能直接回收利用等，因而廣泛用于城鎮市政道路和高速公路養護工程中。

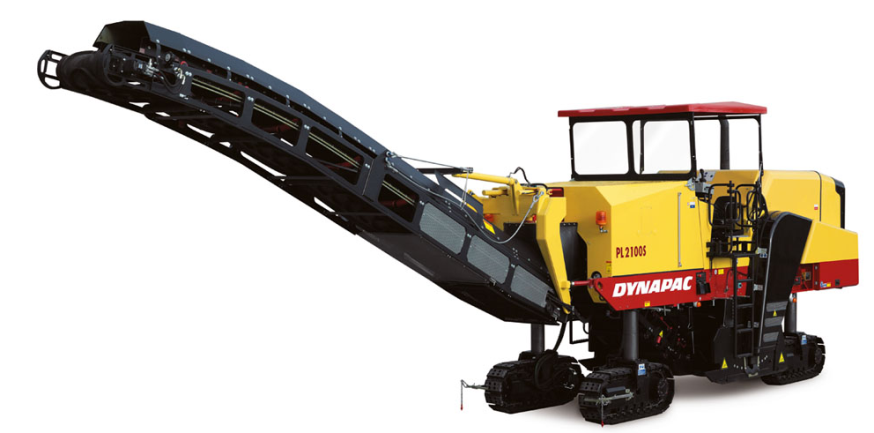

圖9-22 銑刨機
根據銑削形式，銑刨機可分為冷銑式和熱銑式兩種。冷銑式配置功率較大，刀具磨損較快，切削料粒度均勻，可設置灑水裝置噴水，使用廣泛，產品已成系列；熱銑式由于增加了加熱裝置而使結構較為復雜，一般用于路面再生作業。
按銑削轉子的旋轉方向，可分為順銑式和逆銑式兩種。轉子的旋轉方向與銑刨機行走時的車輪旋轉方向相同的為順銑式，反之則為逆銑式。
根據結構特點，分為輪式和履帶式兩種。輪式機動性好、轉場方便，特別適合于中小型路面作業；履帶式多為銑削寬度2000mm以上的大型銑刨機，有舊材料回收裝置，適用于大面積路面再生工程。
按銑削轉子的位置，可分為后懸式、中懸式和與后橋同軸式。后懸式即銑削轉子懸掛于后橋的尾部；中懸式即銑削轉子在前后橋之間；后橋同軸式即銑削轉子與后橋同軸布置。
根據銑削轉子的作業寬度，可分為小型、中型和大型等三種。小型銑刨機的銑削寬度為300~800mm，銑削轉子的傳動方式多采用機械式，主要適用于施工面積小于100M2的路面維修工程；中型銑刨機的銑削寬度為1000~2000mm，銑削轉子的傳動方式多為液壓式；大型銑刨機的銑削寬度在2000mm以上，一般與其它機械配合使用，形成路面再生修復的成套設備，其銑削轉子傳動方式也多為液壓式。
根據傳動方式分為機械式和液壓式兩類。機械式工作可靠、維修方便、傳動效率高、制造成本低，但其結構復雜、操作不輕便、作業效率較低、牽引力較小，適用于切削較淺的小規模路面養護作業；液壓式結構緊湊、操作輕便、機動靈活、牽引力較大，但制造成本高、維修較難，適用于切削較深的中、大規模路面養護作業。
使用特點
2.主要結構及工作原理
一般銑刨機由發動機、車架、銑削轉子、銑削深度調節裝置、液壓元件、集料輸送裝置、轉向系及制動系等組成。

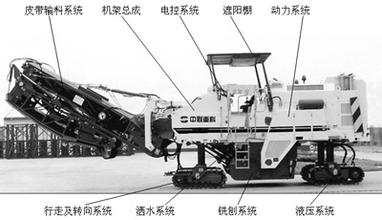

圖9-23 銑刨機的組成
銑削轉子是銑刨機的主要工作部件，它由銑削轉子軸、刀座和刀頭等組成，直接與路面接觸，通過其高速旋轉的銑刀進行工作而達到銑削的目的。銑刨機上設有自動調平裝置，以銑削轉子側蓋作為銑削基準面，控制兩個定位液壓缸，使所給定的銑削深度保持恒定；
其液壓系統用來驅動銑削轉子旋轉、整機行走、輔助裝置工作等，一般為多泵相互獨立的閉式液壓系統，工作時互不干擾且可靠性較高；
有的銑刨機根據需要安裝傾斜調整器，用來控制轉子的傾斜度；一般大型銑刨機都有由傳送帶和集料器組成的集料輸送裝置，它可將銑削出的散料集中并傳送至隨機行走的運載汽車上，輸送臂的高度可以調節并可左右擺動，以調整卸料位置。
銑刨機規格、型號不同時，其結構、布置也略有區別，但基本工作原理相同或相似。銑刨機動力傳動的路線：發動機→液壓泵→液壓馬達、液壓缸→工作裝置。 |
