高空作業平臺是用于高空作業、設備安裝、檢修等可移動性高空作業的產品。

1.分類

主要產品有：剪叉式高空作業平臺、曲臂式高空作業平臺、自行式高空作業平臺、鋁合金高空作業平臺、防爆高空作業平臺、拖拉移動式高空作業平臺、電動高空作業平臺、自行走直臂高空作業平臺、越野式高空作業平臺、全向自行走高空作業平臺：

2.工作原理

液壓油由葉片泵形成一定的壓力，經濾油器、隔爆型電磁換向閥、節流閥、液控單向閥、平衡閥進入液缸下端，使液缸的活塞向上運動，提升重物，液缸上端液壓油經隔爆型電磁換向閥回到油箱，其額定壓力通過溢流閥進行調整，通過觀察壓力表讀數值。

液缸的活塞向下運動（既重物下降）。液壓油經防爆型電磁換向閥進入液缸上端，液缸下端回油經平衡閥、液控單向閥、節流閥、隔爆型電磁換向閥回到油箱。為使重物下降平穩，制動安全可靠，在回油路上設置平衡閥，平衡回路、保持壓力，使下降速度不受重物而變化，由節流閥調節流量，控制升降速度。 為使制動安全可靠，防止意外，增加液控單向閥，即液壓鎖，保證在液壓管線意外爆裂時能安全自鎖。安裝了超載聲控報警器，用以區別超載或設備故障。

3.主要結構和特點

（1）剪叉式

剪叉式高空作業平臺是用途廣泛的高空作業專用設備。它的剪叉式機械結構，使升降臺起升后有較高的穩定性，寬大的作業平臺和較高的承載能力，使高空作業范圍更大，并適合多人同時作業。它使高空作業效率更高，更安全。

特點：舉升機構采用高強度錳鋼鉅形管制作。設有防止升降臺超載的安全保護裝置。設有防止液壓管路破裂的安全保護閥。設有停電情況下的應急下降裝置。根據不同要求可選擇不同動力形式（如：三相交流電源、單相交流電源、直流電源和內燃動力等），加配上手動液壓裝置，可在停電或無電源場所照常升降工作，并可加伸縮平臺，在平臺長度不足時可延伸至所需位置，從而提高工作效率。

圖7-2 剪叉式高空作業平臺

（2）曲臂式

曲臂式高空作業平臺叫高空作業平臺車，主要用于比較高的作業環境，承載一個人到兩個人之間，消防隊普遍使用這種升降機。有柴油機自行式、電瓶自行式與拖車式三種動力形式，具有伸縮臂，能懸伸作業，能夠跨越一定的障礙或在一處升降進行多點作業；360度旋轉，平臺載重量大，可供兩人或多人同時作業并可搭載一定的設備；升降平臺移動性好，轉移場地方便；外型美觀，適于室內外作業和存放。適用于車站、碼頭、商場、體育場館、小區物業、廠礦車間等大范圍作業。

圖7-3曲臂式高空作業平臺

(3)自行式

升降臺自身具有行走及轉向驅動功能，不需人工牽引，不需外接電源 移動靈活方便，令高空作業更方便快捷，是現 代企業高效安全生產之 理想高空作業設備。輔助自行走式系列升降機，具有自動行走功能，能夠在不同工作狀態下，不需外接電源，不需外來動力牽引，移動靈活、操作方便、升降自如，只需一人便可完成前進、后退。特別適合于機場候機樓、車站、碼頭、商場、體育場館、小區物業、廠礦車間等較大范圍的作業。

圖7-4 自行式高空作業平臺

（4）鋁合金桅柱式

鋁合金移動式平臺代表有單立柱鋁合金升降機，雙立柱鋁合金升降機，三立柱鋁合金升降機，四立柱鋁合金升降機。一般適用于1－2人登高作業，單柱高度在10米以下，雙柱一般在12米以下，多柱高度可以達到20米左右。采用桅柱式結構，載重量大，平臺面積大，穩定性極好，運轉靈活，廣泛用于工廠、賓館、餐廳、車站、機場影劇院、展覽館等場所，是保養機具、油漆裝修、調換燈具、電器、清潔保養等。

按照立柱數量可分為：單立柱鋁合金高空作業平臺、雙立柱鋁合金高空作業平臺、三立柱鋁合金高空作業平臺、四立柱鋁合金高空作業平臺:

按照性能可分為：移動式鋁合金高空作業平臺、固定式鋁合金高空作業平臺伸縮臺面鋁合金高空作業平臺、折疊式鋁合金高空作業平臺。

ａ．單立柱        ｂ．雙立柱     ｃ． 三立柱       ｄ．四立柱

圖7-5 桅柱式平臺（按照立柱數量分類）

（5）套缸式

套缸式高空作業平臺為多級液壓缸直立上升，液壓缸高強度的材質和良好的機械性能，塔形梯狀護架，使升降臺有更高的穩定性。即使身處20米高空，也能感受其優越的平穩性能。廣泛適用于車站、碼頭、酒店、機場以及各種需要登高作業的場合。

圖7-6  套缸式高空作業平臺

（6）導架爬升式

適用于高層建筑外墻裝修，玻璃幕墻施工、建筑外表面的清潔等。

平臺在縱橫方向均可自由組合變化，聯合使用，滿足建筑外表面為平面和曲面的變化，變頻控制運行平穩，配備防超載裝置，防不平衡載荷裝置，勻速限速器，手動釋放裝置，以及同步運行裝置；采用不固定基礎，便于變換施工位置，運輸方便

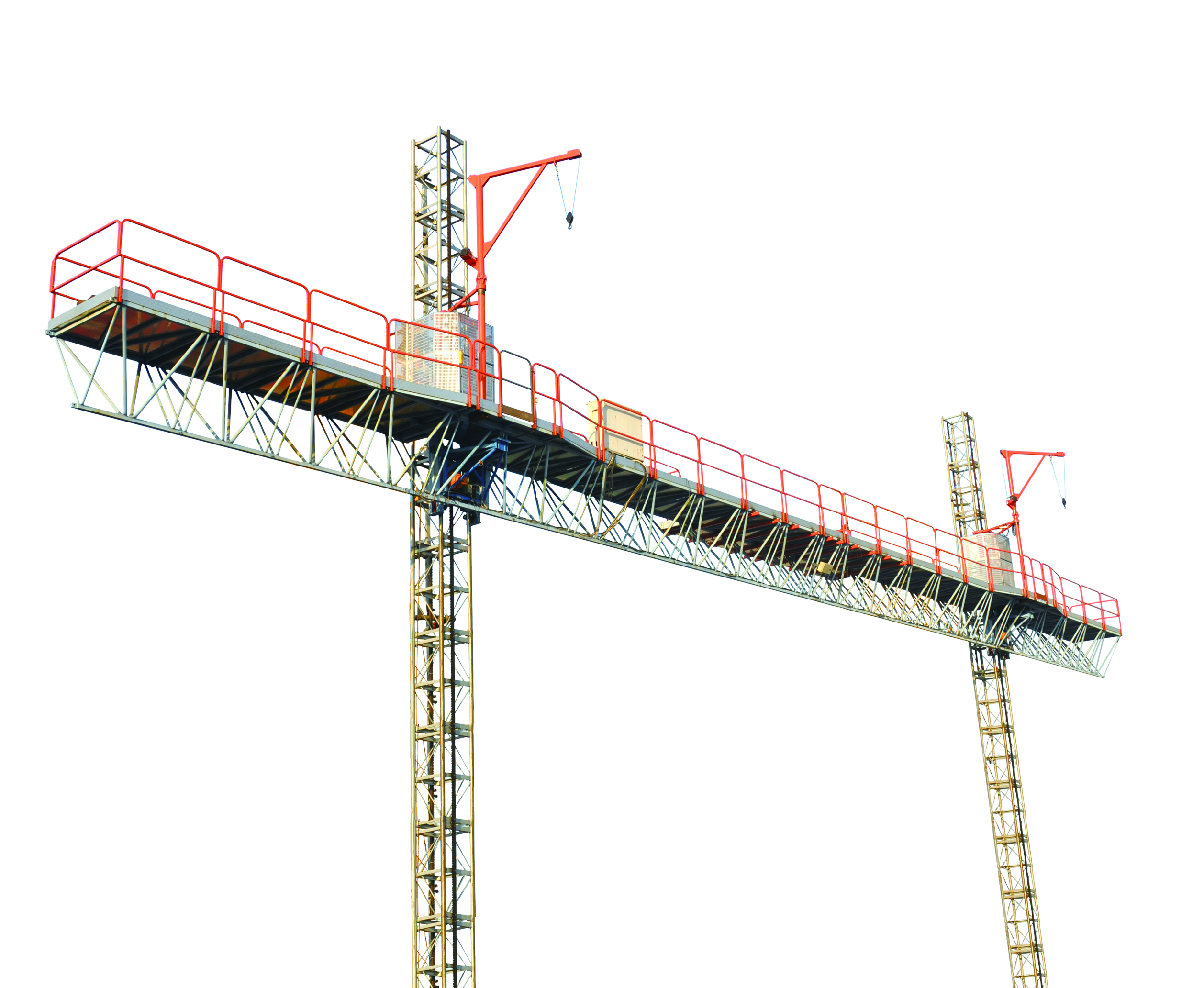

圖7-7 導架爬升式工作平臺

（7）蜘蛛式高空作業平臺

平臺采用蜘蛛腿式支撐機構、伸縮式臂架結構，可使它在受局限的空間和地面上工作，從而有效地對建筑物進行維護保養及清潔，對地面的壓力非常小,尤其適合在建筑物內的瓷磚、大理石等地面上工作。

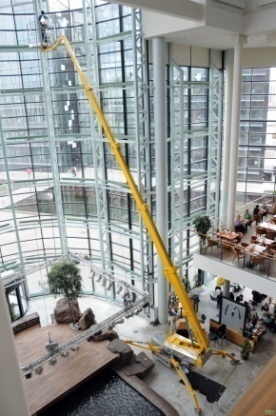

圖7-8 蜘蛛式伸縮臂架高空作業平臺

4.常見設備

1、剪叉式
2、臂架式
3、套筒油缸式
4、桅柱式
5、桁架式
